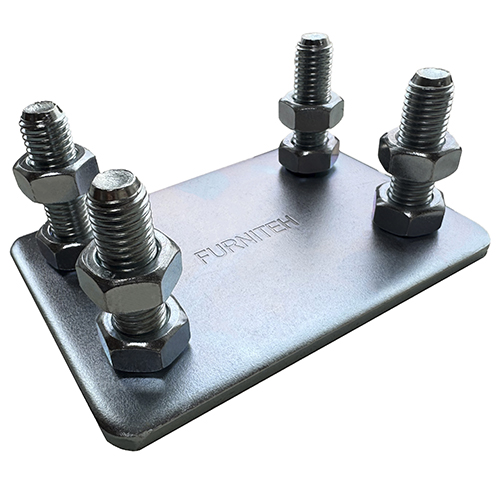

Регулировочная подставка Фурнитех X-DB17 — стальной оцинкованный элемент для установки и точной настройки роликовых опор XL8SA.02 в системах откатных ворот Фурнитех. Подставка монтируется между фундаментом и роликовой опорой, позволяя регулировать положение каретки по высоте с помощью шпилек М14. Поставляется в комплекте с оцинкованными гайками и шайбами — всё необходимое для монтажа уже в упаковке.
Главная задача подставки — дать возможность точно выставить роликовые опоры как при первоначальном монтаже, так и в процессе эксплуатации. Это особенно важно при усадке фундамента, сезонных изменениях или необходимости повторной регулировки после длительной эксплуатации ворот.
Технические характеристики
| Производитель | Фурнитех (Китай) |
| Артикул | XL8SASJ.02 |
| Наименование | Подставка регулировочная Фурнитех X-DB17 |
| Тип изделия | Регулировочная подставка для роликовых опор |
| Сопряжение с опорами | XL8SA.02 / КВ-3 / КВ 301 |
| Резьба шпилек | М14 |
| Материал | Сталь |
| Покрытие | Оцинковка |
| Вес | 1,189 кг |
| Комплектация | Подставка, оцинкованные гайки и шайбы |
| Гарантия производителя | 3 года |
Сопряжение с роликовой опорой XL8SA.02
Подставка X-DB17 разработана специально под роликовую опору XL8SA.02 — основание подставки повторяет размер опорной пластины каретки. Благодаря этому нагрузка от створки ворот корректно передаётся через опору на подставку и далее на фундамент без перекосов и концентрации напряжений.
Подставка устанавливается под опору XL8SA.02 до анкеровки в фундамент. После грубой установки положение каретки выставляется гайками на шпильках М14 и только затем фиксируется окончательно.
Зачем нужна регулировочная подставка
Регулировка высоты каретки
Шпильки М14 позволяют поднимать или опускать роликовую опору XL8SA.02, добиваясь ровного положения направляющей балки без вырубки и доработки фундамента.
Настройка после монтажа
Если ворота со временем просели или начали двигаться тяжелее, положение опор корректируется гайками на шпильках без срезания сварки и переделки фундаментного узла.
Правильная работа автоматики
Ровно выставленные каретки снижают сопротивление хода створки и уменьшают нагрузку на привод. При перекошенных опорах без подставки привод быстрее изнашивается и чаще выходит из строя.
Компенсация отклонений фундамента
Подставка помогает компенсировать небольшие отклонения фундамента или закладного швеллера от горизонтали — без неё при неровном основании опору невозможно правильно выставить без переделки бетонной подушки.
Как устанавливается
Подставка X-DB17 анкеруется на фундамент или металлический закладной элемент. Сверху устанавливается роликовая опора XL8SA.02. Положение каретки выставляется гайками на шпильках М14 по уровню, после чего узел окончательно фиксируется.
Если роликовые опоры приварить напрямую к закладному швеллеру без подставки, возможность нормальной регулировки пропадает полностью. При любом отклонении фундамента или осадке потребуется срезание сварки и полная переустановка кареток. Подставка X-DB17 исключает эту ситуацию — регулировка доступна в любой момент в течение всего срока эксплуатации ворот.
- Точная совместимость с XL8SA.02 — основание подставки разработано под опорную пластину каретки Фурнитех; нагрузка передаётся на фундамент равномерно без перекосов.
- Регулировка в любой момент — гайки на шпильках М14 позволяют скорректировать положение ворот как при монтаже, так и через год после него, не разбирая систему.
- Компенсация отклонений фундамента — снимает необходимость идеально ровной бетонной подушки; небольшие отклонения устраняются регулировкой подставки.
- Снижает нагрузку на автоматику — правильно выставленные опоры уменьшают сопротивление хода ворот и продлевают ресурс привода.
- Оцинкованная сталь — покрытие защищает от коррозии в условиях открытой установки; подставка не требует дополнительной окраски или обработки.
- Комплект крепежа в упаковке — оцинкованные гайки и шайбы уже в комплекте; докупать крепёж отдельно не нужно.
- Гарантия 3 года — производитель подтверждает качество изделия официальной гарантией.
