Направляющие ролики для откатных ворот Фурнитех KJ03B — кронштейн с двумя встроенными роликами для фиксации верхнего края створки консольных откатных ворот массой до 400 кг. Кронштейн крепится к столбу притвора или несущей стене и удерживает верхнюю трубу каркаса ворот в заданной плоскости, исключая боковое раскачивание при перемещении ворот и ветровой нагрузке. В отличие от кронштейнов-скоб, в комплект поставки KJ03B уже входят два ролика с резиновым ободом диаметром 37 мм — отдельно докупать ничего не нужно. Ширина регулировочного паза позволяет работать с трубами каркаса от 40 до 120 мм, что перекрывает подавляющее большинство стандартных профилей.
Другие типы комплектующих для откатных ворот, которые могут быть интересны:
Комплектующие для откатных ворот состоят из нескольких типов роликов — у каждого своя задача. KJ03B — верхние поддерживающие. Ниже ещё два элемента, с которыми они работают в одной системе. И ссылка на полный комплект для откатных ворот с направляющей, в который входят все элементы системы, по экономически выгодной цене.
Технические характеристики кронштейна
| Артикул | KJ03B |
| Максимальная масса створки | 400 кг |
| Роликов в комплекте | 2 шт. (входят в поставку, докупать не нужно) |
| Диаметр ролика | 37 мм |

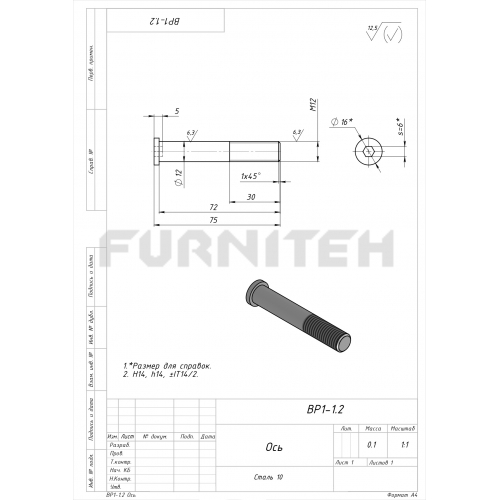

| Длина оси ролика | 75 мм |
| Материал обода ролика | Резина (не оставляет следов на трубе каркаса) |
| Внутренняя втулка | Полимерная (бесшумное вращение без смазки) |
| Совместимость по ширине трубы каркаса | 40–120 мм |
| Толщина стального кронштейна | 5 мм |
| Масса кронштейна с роликами | 0,567 кг |
| Регулировка | Регулировочные пазы по вертикали |
| Варианты монтажа | К столбу проёма или несущей стене (роликами вниз) |
| Минимальное количество на ворота | 1 шт. (рекомендуется 2 — с разносом по высоте) |
| Норма поставки | 1 шт. |
| Производитель | Фурнитех (Китай) |

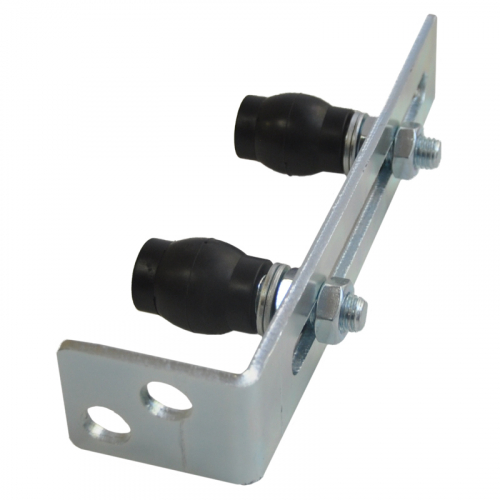

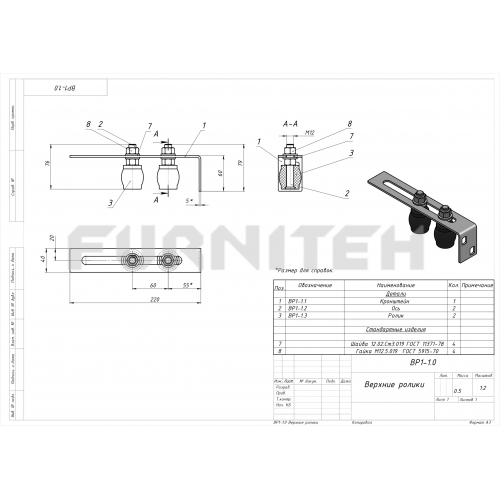

Устройство кронштейна KJ03B

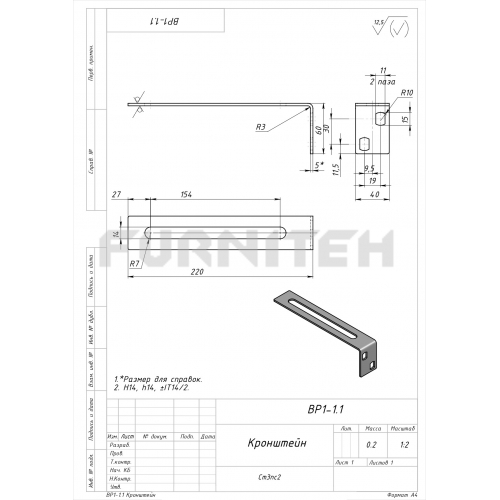

Стальной кронштейн толщиной 5 мм
Корпус изготовлен из листовой стали толщиной 5 мм методом холодной штамповки. Увеличенная толщина по сравнению со стандартными 3–4 мм обеспечивает повышенную жёсткость на изгиб и сопротивление боковым нагрузкам от тяжёлой створки при ветровом давлении. Корпус рассчитан на постоянную эксплуатацию без деформации на весь срок службы ворот.

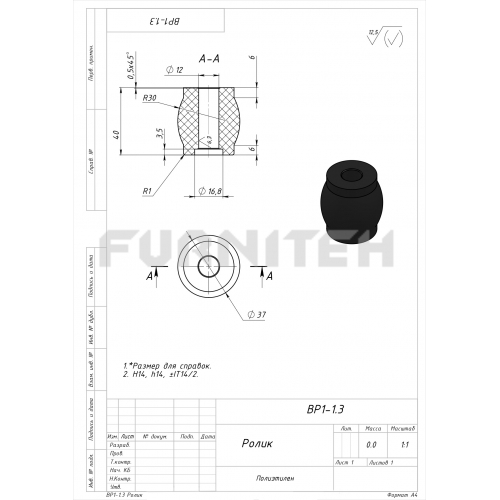

Два резиновых ролика диаметром 37 мм
В комплект входят два ролика с резиновым ободом диаметром 37 мм — в отличие от конкурирующих кронштейнов-скоб, их не нужно докупать отдельно. Резиновый обод не оставляет следов на трубе каркаса, гасит вибрацию при движении створки и обеспечивает плавное скольжение. Внутренняя полимерная втулка работает без смазки и не требует обслуживания.
Широкий диапазон регулировки 40–120 мм
Регулировочные пазы и широкие посадочные места роликов позволяют использовать KJ03B с каркасами из профильной трубы от 40 до 120 мм. Это один из самых широких диапазонов среди верхних кронштейнов — подходит как для лёгких каркасов из трубы 40×40, так и для усиленных конструкций из профиля 100×100 мм.
Два варианта монтажа
Монтажная пластина рассчитана на крепление к столбу проёма болтами или к несущей стене анкерами — в обоих случаях роликами вниз, охватывая верхнюю трубу каркаса. Крепление к стене актуально при отсутствии отдельного столба притвора или при монтаже в проём кирпичного строения.
- Ролики уже в комплекте — два резиновых ролика диаметром 37 мм входят в поставку; не нужно отдельно подбирать и докупать совместимые ролики, как при покупке кронштейна-скобы.
- Сталь 5 мм — повышенная жёсткость — толщина кронштейна на 25–40% больше, чем у стандартных аналогов; кронштейн не деформируется при постоянных боковых нагрузках от тяжёлой створки и сильных порывах ветра.
- Диапазон труб 40–120 мм — перекрывает все стандартные профили каркасов; подходит для лёгких ворот на трубе 40×40 и тяжёлых конструкций на профиле 100×100 без замены кронштейна.
- Резиновый обод не оставляет следов — в отличие от полиамидных роликов, резина не царапает окрашенную или оцинкованную трубу каркаса даже при многолетней эксплуатации.
- Полимерная втулка — бесшумное вращение без смазки — самосмазывающийся полимер не требует периодической смазки; ролики работают тихо с первого дня и не издают скрипа при температурных перепадах.
- Два варианта монтажа — к столбу болтами или к стене анкерами без дополнительных переходников; подходит для любой конструкции проёма.
- Один кронштейн достаточен для ворот до 400 кг — при стандартной схеме монтажа один KJ03B закрывает требования производителя; установка двух кронштейнов с разносом по высоте повышает ветростойкость на открытых участках но требует конструкции ворот с прямоугольным хвостовиком.
